- 유압식 파이프 벤딩기로 1축 수치제어방식을 채택하여 여러 종류의 벤딩각도를 입력시켜 연속작업이 가능합니다.
- 벤딩각도를 수치로 설정하므로 입력, 수정 및 삭제가 손쉬우며 설정된 각도는 디지털로
표시되며 99단(표준사양)까지 기억시킬 수 있습니다. - 벤딩각도의 최소 설정치가 0.1°이므로 미세한 각도 조정이 용이합니다.
- Wiper Die 설치시 두께가 얇은 파이프로 1.5D 벤딩반경 및 진원도 95% 이상 작업이
가능합니다. - 오일냉각기를 표준설치하여 유온을 관리하므로 유온에 따른 기계적 문제점을 없앨 수
있습니다. - 80H 이상 기종에는 파이프 공급 및 인출장치를 설치하면 능률적인 작업을 할 수 있습니다.
- 125H 이상 기종에는 금형 크램프 다이 분리형 모델 채택시에는 크램프다이 원위치후 파이프를 인출하므로 작업이 편리합니다.
ㆍ재질기준 : 항목점 2,500㎏/㎠, 안장강도 4,500㎏/㎠ ㆍWiper Die : Option

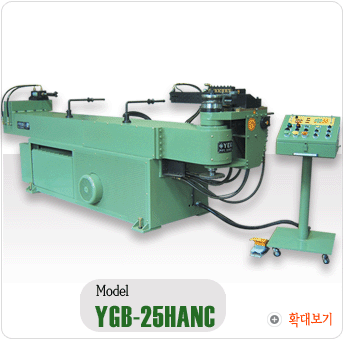

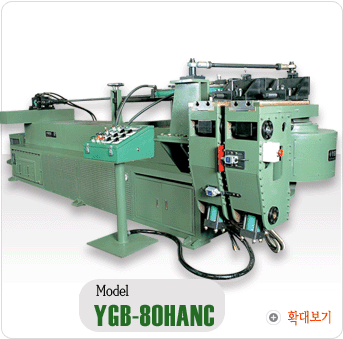

| 항목＼Model | YGB-25HANC | YGB-50HANC | YGB-80HANC | YGB-100HANC | YGB-125HANC | YGB-150HANC | |
|---|---|---|---|---|---|---|---|
| C.N.C 제어축수 No.Of Numerically Controlled Axes |
1 | 1 | 1 | 1 | 1 | 1 | |
| 벤딩능력/OD×T(㎜) Bending Capacity |
34×4.5 | 60.5×5.5 | 89.1×7.6 | 114.3×6.0 | 139.8×6.6 | 165.2×7.1 | |
| 최대 벤딩 반경(㎜) Max Bending Radius |
120 | 250 | 350 | 400 | 500 | 550 | |
| 파이프 유효길이 (맨들 사용시) Pipe Length (With Mandrel) |
1350 | 3200 | 4200 | 4200 | 5500 | 5500 | |
| 벤딩 각도 Bending Angle |
0~190° | ||||||
| 벤딩속도(sec/180°) Ratation Angle |
5~10 | 12~20 | 15~25 | 20~30 | 20~35 | 30~40 | |
| 공정수 Process Number |
1~99 | ||||||
| 1차측 전원 Power Source |
AC3Ø × 220V/380V × 60Hz | ||||||
| 전기용량(Kw) Electric Capacity |
2.2 | 11 | 18.5 | 18.5 | 22 | 22 | |
| 기계크기 Demensions |
W | 650 | 1050 | 1350 | 1450 | 1900 | 2100 |
| H | 1080 | 1080 | 1160 | 1160 | 1460 | 1460 | |
| L | 1800 | 4550 | 5600 | 5600 | 7000 | 7000 | |
| 기계중량(㎏) Weight |
1200 | 3200 | 4300 | 5100 | 12500 | 14000 | |
